钢绳型号大全

作者:青岛沃力达 更新时间:2021-12-22 浏览次数:330

(1)分类见表7-172。

钢绳型号大全

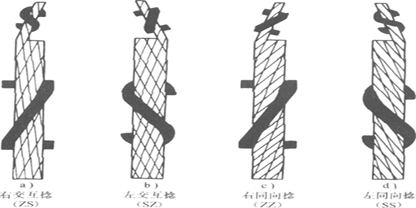

图7-1钢丝绳的捻法

(2)力学性能见表7-173~表7-190。

7-172钢丝绳的分类

组别 类  别 分类原则 典  型  结  构 直径范围/mm
钢丝绳 股  绳
1 圆股钢丝绳 6x7 6个圆股。每股外层丝可到7根,中心丝(或无)外捻制1~2层钢丝,钢丝等捻距 6×7 (6+1) 2~36
6×9W (3/3+3) 14~36
2 6×19(a) 6个圆股,每股外层丝8-12根,中心丝外捻制2~3层钢丝,钢丝等捻距 6×19S (9+9+1) 6~36
6x19W (6/6+6+1) 6~40
6×25Fi (12+6F+6+1) 14~44
6x26SW (10+5/5+5+1) 13~40
6×31SW (12+6/6+6+1) 12~46
6x19(b) 6个圆股,每股外层丝12根,中心丝外捻制2层钢丝 6x 19 (12+6+1) 3~46
3 6×37(a) 6个圆股,每股外层丝14~18根,中心丝外捻制3~4层钢丝,钢丝等捻距 6×29Fi (14+7F+7+1) 10~44
6×36SW (14+7/7+7+1) 12~60
6×37S (15+15+6+1) lO~60
(点线接触) (16+8/8+8+1) 32~60
6×41SW (16+8/8+8+8+1) 36~60
6x49SWS (18+9/9+9+9+1) 36~64
6×55SWS
6×37(b) 6个圆股,每股外层丝18根,中心丝外捻制3层钢丝 6×37 (18+12+6+1) 5~66
4 圆股钢丝绳 8×19 8个圆股,每股外层丝8~12根,中心丝外捻制2-3层钢丝,钢丝等捻距 8×19S (9+9+1) ll~44
8×19W (6/6+6+1) lO~48
8×25Fi (12+6F+6+1) 18~52
8×26SW (10+5/5+5+1) 16~48
8x 31SW (12+6/6+6+1) 14~56
5 8×37 8个圆股,每股外层丝14-18根,中心丝外捻制3~4层钢丝,钢丝等捻距 8×36SW (14+7/7+7+1) 14~60
8×41SW (16+8/8+8+1) 40~56
8×49SWS (16+8/8+8+8+1) 44~64
8×55SWS (18+9/9+9+9+1) 44~64
6 17×7 钢丝绳中有17或18个圆股,在纤维芯或钢芯外捻制2层股 17×7 (6+1) 6~44
18×7 (6+1) 6~44
18×19W (6/6+6+1) 14~44
18×19S (9+9+1) 14~44
18×19 (12+6+1) 10~44
7 34×7 钢丝绳中有34或36个圆股,在纤维芯或钢芯外捻制3层股 34×7 (6+1) 16~44
36×7 (6+1) 16~44
8 6×24 6个圆股,每股外层丝12~16根,股纤维芯外捻制2层钢丝 6×24 (15+9+FC) 8~40
6×24S (12+12+FC) 10~44
6×24W (8/8+8+FC) lO~44
9 6V×7 6个三角形股,每股外层丝7~9根,三角形股芯外捻制1层钢丝 6V×18 (9+/3×2+3/) 20~36
10 异形股钢丝绳 6V×19 6个三角形股,每股外层丝lO-14根,三角形股芯或纤维芯外捻制2层钢丝 6Vx 2I (12+9+F℃) 11~36
6V×30 (12+12+6) 20~38
6V×33 (12+12+/3×2+3/) 28~44
ll 6V×37 6个三角形股,每股外层丝15-18根,三角形股芯外捻制2层钢丝 6Vx 36 (15+12+/3×2+3/) 32~52
6V×37S (15+12+/3×7+3/) 32~52
6V×43 (18+15+/1×7+3/) 52~58
12 4V×39 4个扇形股,每股外层丝15-18根,纤维股芯外捻制3层钢丝 4Vx 39S (15+15+9+FC) 8~36
4V×48S (18+18+12+Fc) 20~40
13 6Q×19+ 钢丝绳中有12-14个股,在6个三角形股外,捻制6~8个椭圆股 6Q×19+6V×2l 外股(14+5) 40~52
6V×21 6Q×33+6V×21 内股(12+9+FC) 40~60
外股(15+13+5)
内股(12+9+FC)
14 扁钢丝绳 扁钢丝绳中有6个或8个左交互捻 P6×4×7 (6+1)
和右交互捻的子绳交替排列 P8×4×7 (6+1)
P8×4×9 (9+FC)
P8×4×19 (12十6+1)

注:1.2组和3组内推荐选用a类钢丝绳。

2.8组、12组及异型股钢丝绳中6V×21结构仅为纤维绳芯,其余组别的钢丝绳(扁钢丝绳除外),可由需方指定纤维芯或钢芯。

3.三角形股芯的结构可以互相代替,或改用其他结构的三角形股芯,但应在订货合同中注明。

4.钢丝绳按捻法分为右交互捻、左交互捻、右同向捻和左同向捻四种,如图7-l所示。图a和图b绳与股捻向相反,图c和图d绳与股捻向相同。

5.1-7组钢丝绳可为交互捻和同向捻,其中6组和7组多层圆股钢丝绳的内层绳捻法,由生产厂确定。

6.6×37(b)组、8组和12组钢丝绳仅为交互捻。

7.9~11组和13组异型股钢丝绳为同向捻。13组钢丝绳的内层绳与外层绳捻向应相反,且内层绳为同向捻。

8.如用户对捻法无明确要求,则由生产厂自行决定。
